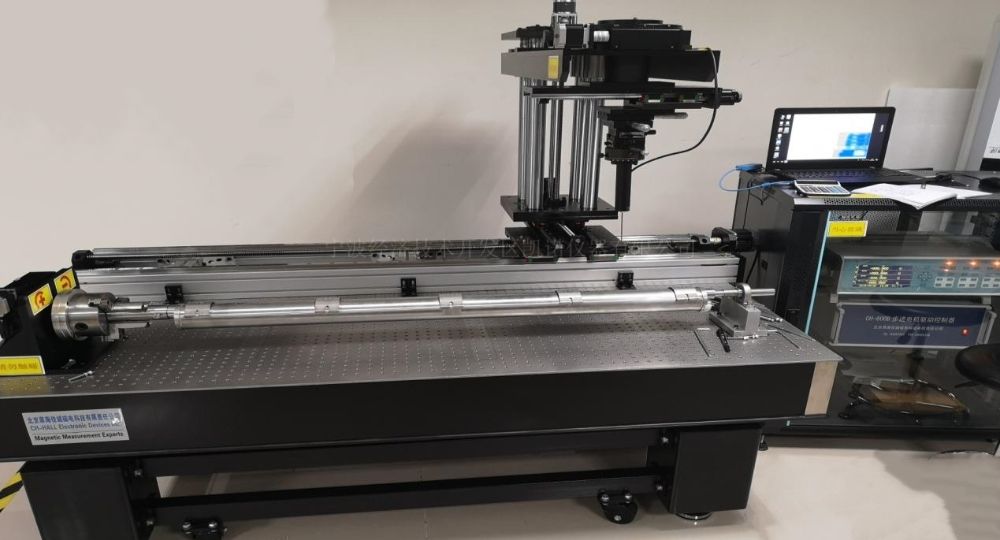

翠海F-30多維磁場測試系統由高精度多維數控微動平臺及高精度數字高斯計及控制采集系統軟件組成，主要用于電機領域三維磁場高精度測試，角度磁場分析，整體三維磁場分布立體成像等方面，可高精度測試空間磁場(一維;二維;三維)分布，各種形狀磁體表磁立體分布，均勻性分布，N/S磁極分布等諸多磁場特性測試，繪制各種(一維;二維;三維)圖形，存儲數據并保存打印。可測試方形,圓形，圓柱體，多極磁環及各類不規則形狀磁體及空間場，適用于各類磁性材料�？臻g磁場，電機內磁場等多方面研究。F-30多維磁場測試系統主要應用磁場如下：
（一）平面磁場
●手動控制- 使用手動控制時運動臺將帶動探頭按照手動輸入的坐標點和位置進行移動。在移動結束后通過人為判斷讀數穩定時在軟件界面上進行讀數。用于對指定的位置進行磁場大小的測量，適用于單點測量。使用時應注意探頭位置。用于高精度運動臺時，運動控制的分辨率可達到微米。
●流程控制 - 使用流程控制時需要先對運動臺的運動路徑進行測量，在選擇好路徑后按照先后順序依次輸入各個軸向的移動步長和步數。在運動臺運動時會按照已經設定好的路徑帶著探頭進行移動從而測量路徑上各個點的磁場大小。流程控制也用來測量在一個平面內一條線上的磁場大小并可繪制成曲線。用于高精度運動臺時，運動控制的分辨率可達到微米。

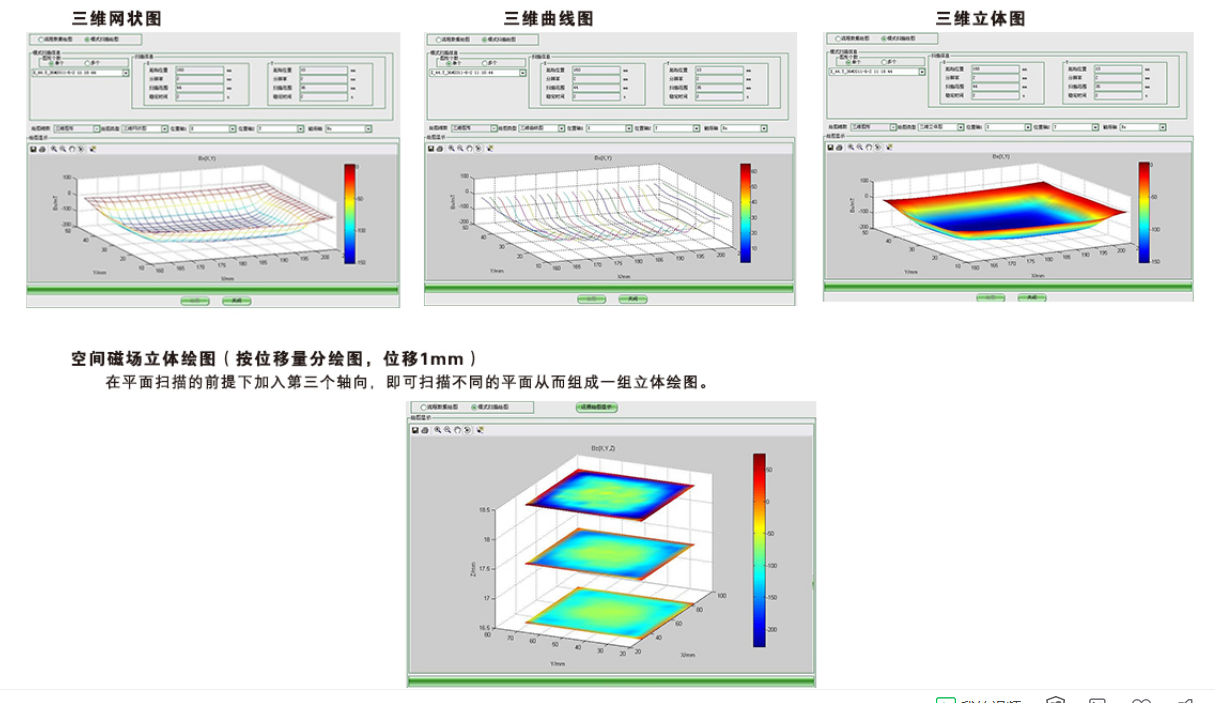

●模式掃描-使用模式掃描時按照需要設定掃描面大小和每一個掃描點的間隔長度。在設定好之后將探頭以手動控制的方式移動至測試開始處進行測試。掃描過程為S型，掃描路徑如下圖所示，先進行的為一軸。除了水平平面掃描外也可以通過改變運動軸來實現豎直平面的掃描。在豎直平面掃描中掃描軌跡依然為S形同樣也可以通過改變軸向順序來設置軸向的先后順序。（二）圓柱形表面磁場、電機
●流程控制- 使用流程控制時需要先將探頭調整到適宜的高度并確保在電機轉動時探頭不會受到碰撞，在選擇好高度后按照先后順序依次輸入各個軸向的移動步長和步數。在運動臺運動時會按照已經設定好的路徑帶著探頭進行移動從而測量路徑上各個點的磁場大小。流程控制也用來測量在圍繞圓柱一圈的周長表面的磁場強度。
